РУЧНОЙ ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ PEM-X1
Ручной пистолет для нанесения порошковых покрытий Wagner PEM-X1 предназначен для нанесения порошковых покрытий на изделия под воздействием электростатического разряда.
Список деталей, изнашивающихся в процессе работы, и запасных частей можно посмотреть на данной странице, более подробно можно ознакомится в инструкции по эксплуатации покрасочной установки.
СХЕМА ДЕТАЛЕЙ ПИСТОЛЕТА-РАСПЫЛИТЕЛЯ PEM-X1
Обслуживание, ремонт или замена пистолета-распылителя или его комплектующих должны проводиться специализированным персоналом вне опасной зоны.
|
|
|
|
|
|---|---|---|---|
| № | АРТИКУЛ | НАИМЕНОВАНИЕ | |
| 2322587 | Ручной распылитель Wagner PEM-X1 | ||
|
|
1 | 2399103 | Рукоятка распылителя X1 в сборе |
| 2 | 2324123 | Внутренняя трубка пистолета PEM-X1 | |
| 3 | 2334276 | Курок пистолета PEM-X1 | |
| 4 | 2332540 | Корпус пистолета Wagner PEM-X1 | |
| 5 | 2334275 | Кабель пистолета Wagner PEM-X1 (6 мет) | |
| 6 | 2322761 | Коннектор шланга D10-12мм X1 | |
| 7 | 2334341 | Комплект уплотнительных колец PEM-X1 | |
| 8 | 2334316 | Набор винтов | |
| 9 | 2321978 | Штуцер шланга обдува электрода | |
| 15 | 2320330 | Крюк пистолета PEM-X1 | |
| 16 | 2324136 | Каскад PEM-X1 |
Как заказать запасные части?
Неисправные и непригодные к эксплуатации детали распылителя заменяются в соответствии с техническими условиями и правилами Wagner. Чтобы заказать бесперебойную поставку запасных частей, необходимо заполнить форму заявки ниже:
1
Рукоятка распылителя X1 в сборе
2
Внутренняя трубка пистолета PEM-X1
3
Курок пистолета PEM-X1
4
Корпус пистолета Wagner PEM-X1
4
Кабель пистолета Wagner PEM-X1
5
Коннектор шланга D10-12мм X1
6
Комплект уплотнительных колец PEM-X1
7
Набор винтов
8
Штуцер шланга обдува электрода
9
Крюк пистолета PEM-X1
11
Каскад PEM-X1
16
Ручной распылитель Wagner PEM-X1
СХЕМА ДЕТАЛЕЙ ДЕРЖАТЕЛЕЙ ЭЛЕКТРОДОВ X1 F / X1 R
Перед установкой держателя электрода необходимо
проверить пружинный контакт корпуса пистолета и контактную поверхность держателя. Пружинный контакт должен быть чистым и легкоподвижным, корпус пистолета также должен быть чист и не должен содержать порошковых отложений.
Обслуживание, ремонт или замена пистолета-распылителя или его комплектующих должны проводиться специализированным персоналом вне опасной зоны.
|
|
|
|
|
|---|---|---|---|
| № | АРТИКУЛ | НАИМЕНОВАНИЕ | |
|
|
1 | 2321976 | Форсунка с плоской струей X1 в сборе |
| 2 | 2322529 | Держатель электрода X1F | |
| 3 | 2320488 | Клин X1 | |
| 4 | 2320464 | Накидная гайка X1 | |
| 5 | 2321171 | Дефлекторная насадка D34 (X1) | |
| 6 | 2321980 | Дефлекторная насадка D25 (X1) | |
| 7 | 2321981 | Дефлекторная насадка D18 (X1) | |
| 8 | 2320503 | Втулка отражательного конуса X1 | |
| 9 | 2322490 | Держатель электрода X1 R | |
| 10 | 2320488 | Клин X1 | |
| 11 | 2322761 | Коннектор шланга D10-12мм X1 |
Как заказать запасные части?
Неисправные и непригодные к эксплуатации детали инжектора заменяются в соответствии с техническими условиями и правилами Wagner. Чтобы заказать бесперебойную поставку запасных частей, необходимо заполнить форму заявки ниже:
1
Форсунка с плоской струей X1 в сборе
2
Держатель электрода X1F
3
Клин X1
4
Накидная гайка X1
5
Дефлекторная насадка D34 (X1)
6
Дефлекторная насадка D25 (X1)
7
Дефлекторная насадка D18 (X1)
8
Втулка отражательного конуса X1
9
Держатель электрода X1 R
10
Клин X1
11
Коннектор шланга D10-12мм X1
12
Ремкомплект 2331976

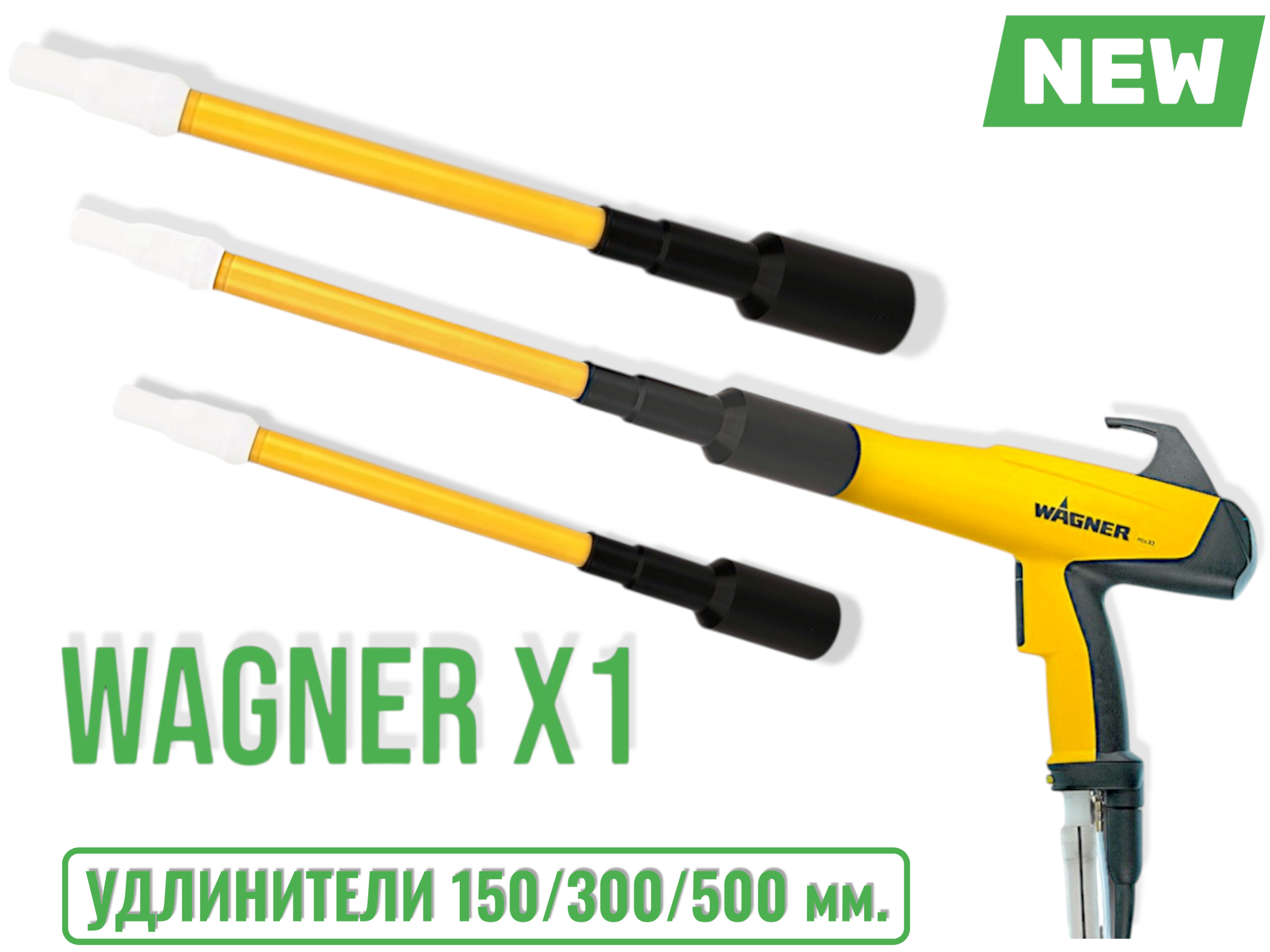

Удлинитель электрода Wagner X1 VL 300 Артикул: 2323356
Удлинитель Х1R VL 300 предназначен для увеличения длины электрода до 300 мм, позволяет окрашивать глубокие изделия с труднодоступными полостями. Удлинитель изготовлен из высококачественных материалов, которые обеспечивают высокую прочность и долговечность.
Удлинитель X1R VL300 обеспечивает удобство и безопасность при выполнении покрасочных работ, позволяя расширить рабочую зону и снизить нагрузку на маляра, повышая при этом эффективность покрасочных работ.
ВАЖНО ЗНАТЬ!
Перед заменой деталей, пистолет должен быть тщательно очищен от остатков порошкового покрытия.
Быстро изнашиваемые детали пистолета-распылителя, необходимо систематически проверять, а в случае необходимости заменять.
Своевременная замена изнашивающихся деталей, позволяет качественнее настраивать подачу краски и сокращает расход порошкового покрытия.
